MX智慧型泵站

作者:江苏铭星供水设备有限公司 来源:本站 发布日期:2018-2-3 11:09:09 点击次数:1047

  江苏铭星拥有雄厚的技术力量和优良的生产设备,采用现代化技术,专业团队打造更贴心的供水设备,MX智慧型泵站等产品运行安全可靠,按需定制,更有专业人员竭诚服务,欢迎广大新老客户来电咨询。

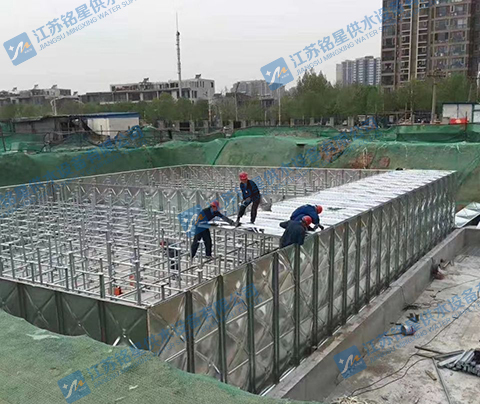

  MX智慧型泵站根据GB50974-2014新消防规范设计,主要包含两大部分:消防水箱和智慧泵房。消防水箱采用复合sw大模块(无焊接模压一次性拉伸成型的大模块,模块没有横向拼接缝)拼装而成,材质:sus304-2B,水箱模块有1mx2m,1mx3m等几种规格。组装水箱所需的螺栓应采用成套热镀锌螺栓或不锈钢螺栓。水箱模块间夹衬橡胶密封垫片。水箱设计制造符合国家建筑标准设计样册12S101《矩形给水箱》的要求和规定。

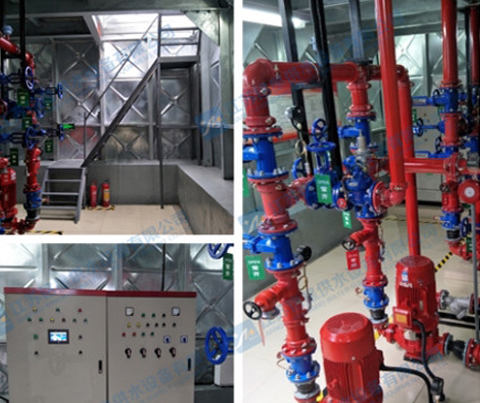

  在泵房的选址上我们铭星建议远离防振、防噪音要求高的房间,室内要有通风、采光、防冻和排水设施。箱体控制柜、消防立式泵等设备材料放置在我们的智慧泵房里。控制柜是我们自己生产的,配置双电源,具有运行监控、巡检状态、人机界面对话窗、故障记忆和输出及数据导出功能。我们的泵是干式电机的立式泵,如果客户没有指定品牌,我们一般选用东方或成峰品牌。水泵为一用一备,零流量时的压力不应超过系统设计压力的140%;当系统流量为水泵额定流量的150%时,压力不应低于额定压力的65%。

  MX智慧型泵站的泵房主要通道宽度不宜小于1.2m,电气控制柜前通道宽度不宜小于1.5m;对于地埋泵站,泵房顶部设置2m×2m检修口,至少应高出地面300mm,检修口顶部加滑轨式顶盖,方便启闭;泵房内应设置便于进出的钢制楼梯;泵房顶部设置无动力通风帽,高度至少应高出地面1.5m。

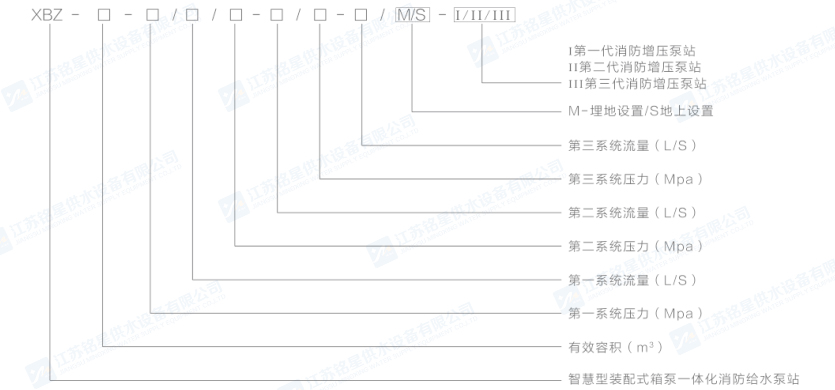

  MX智慧型泵站型号说明


  示例:XBZ-400-0.6/20-0.7/40-s/M-Ⅱ,MX智慧型泵站,双系统,有效容积400m³。第一系统扬程60m,流量20L/s;第二系统扬程70m,流量40L/s。S表示地上设置,M表示埋地设置。

  MX智慧型泵站型号

  XBZ-72-1.20/10-M-Ⅱ

  XBZ-108-1.20/15-M-Ⅱ

  XBZ-144-1.20/20-M-Ⅱ

  XBZ-144-0.65/15-0.55/10-M-Ⅱ

  XBZ-180-0.50/25-M-Ⅱ

  XBZ-180-1.25/25-M-Ⅱ

  XBZ-180-0.65/15-0.72/20-M-Ⅱ

  XBZ-216-1.20/30-M-Ⅱ

  XBZ-216-0.65/15-0.57/30-M-Ⅱ

  XBZ-252-1.20/35-M-Ⅱ

  XBZ-252-0.57/30-0.55/10-M-Ⅱ

  XBZ-288-0.40/40-M-Ⅱ

  XBZ-288-1.20/40-M-Ⅱ

  XBZ-324-0.60/45-M-Ⅱ

  XBZ-324-0.50/20-0.65/30-M-Ⅱ

  XBZ-360-0.50/50-M-Ⅱ

  XBZ-432-0.53/60-M-Ⅱ

  XBZ-432-0.65/15-0.40/30-0.65/30-M-Ⅱ

  以上只选取典型参数说明,有效容积超过500m³的未做说明,如有未涉及的参数请咨询厂家选型。

  近段时间,由我公司组织编制的《装配式箱泵一体化消防给水泵站选用及安装——MX智慧型泵站》国标图集及标准即将发行,该图集及标准的问世,势必对行业的规范与发展起着十分重要的作用。
